La gamme TK-Lab est une plateforme d’analyses multimodale dédié à l’utilisation en laboratoire pour l’évaluation ou l’expertise des défauts et propriétés internes des matériaux.

Elle est composée de tiroirs modulaires, faciles à remplacer, pour tous les composants principaux du système tels que la source, le capteur, la configuration optique.

Elle permet aussi différentes configurations d’analyses :

  • mode transmission/réflexion
  • imagerie d’hétérogénéités
  • imagerie d’anisotropie
  • spectrométrie
  • mesure d’épaisseur multicouche

La plateforme est très polyvalente et évolutive. En ajoutant de nouveaux tiroirs, de nouvelles configurations peuvent être implémentées dans le même châssis.

Analyseur TK-Lab – vue de face

Caractéristiques techniques :

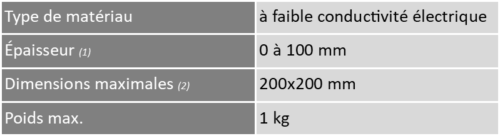

L’échantillon :

(1) dépend des caractéristiques du matériau et/ou de sa fréquence ; (2) différentes configurations sur demande

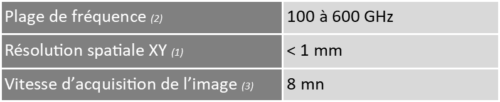

Imagerie :

(1) dépend des caractéristiques du matériau et/ou de sa fréquence ; (2) différentes configurations sur demande ; (3) pour 300*300 pixels

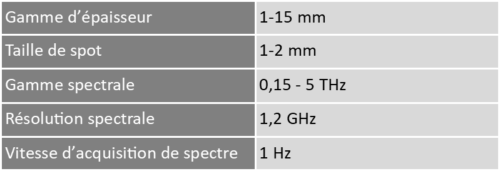

Spectrométrie :

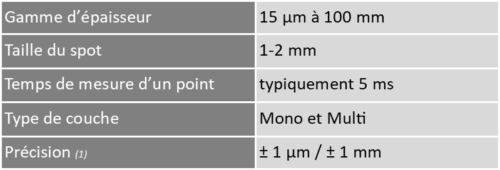

Mesure d’épaisseur :

(1) dépend des caractéristiques du matériau et/ou de sa fréquence

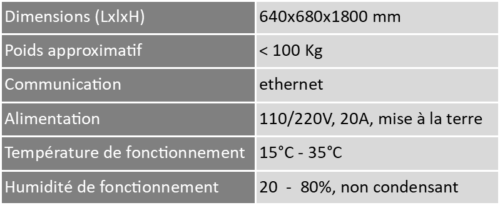

Environnement :

Analyseur TK-Lab – vue arrière (à gauche)
Logiciel TK-Lyzer-image d’un échantillon (à droite)
